Knife Life

Доброго дня всем!
Лепил на днях микарту,была применена новая фишка,считаю долгом поделиться рецептом.

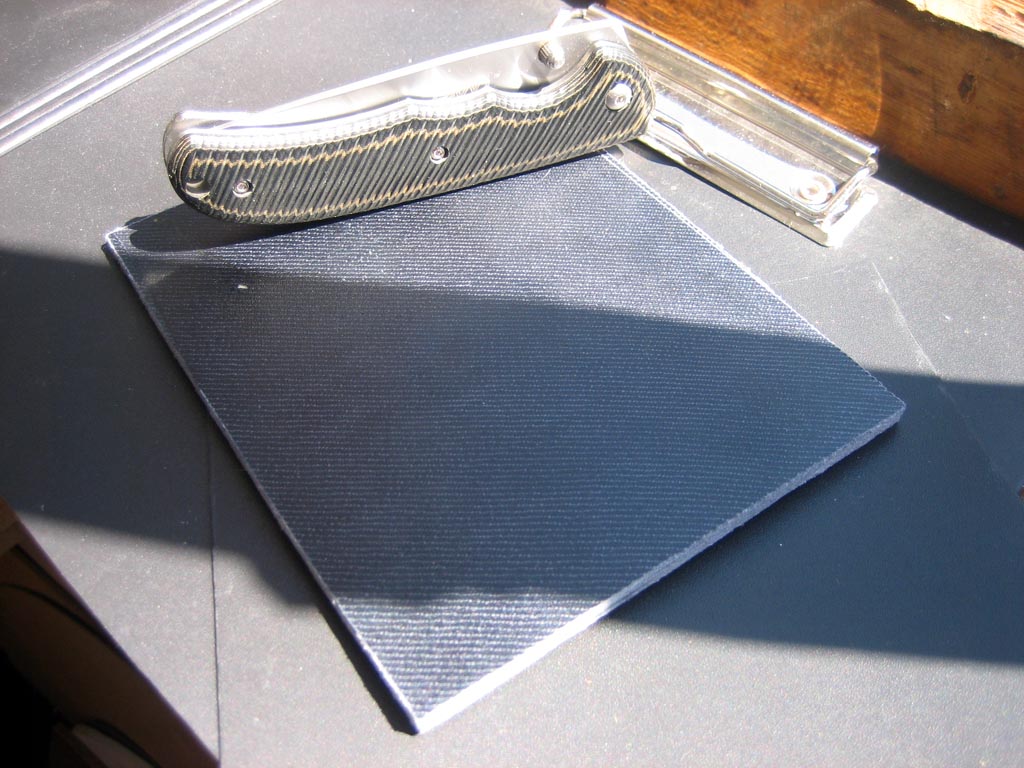

Для получения ровной красивой поверхности была мысль подкладывать под пакет кусок стекла,но под рукой не оказалось.Тогда была распластана папка для бумаг Эрихкраузе.Куски папки подкладываются под и над пакетом ткани,оборачиваются полиэтиленовым пакетом и сжимаются под прессом.После высыхания куски папки легко отделяются от готовой микарты и поверхность получается супер,в принципе даже шлифовать не надо.Подобным образом можно за один раз формовать несколько пакетов микарты в одном прессе,перекладывая Эрихомкраузе слои,будет Микарта-бургер про технологию в целом рассказывал тут:
viewtopic.php?f=6&t=8051

ОДНАКО!!!
СУПЕР ПРОСТО!

Ух ты прикольно а чем микарту клеили?

Клеилось полиэфиркой.

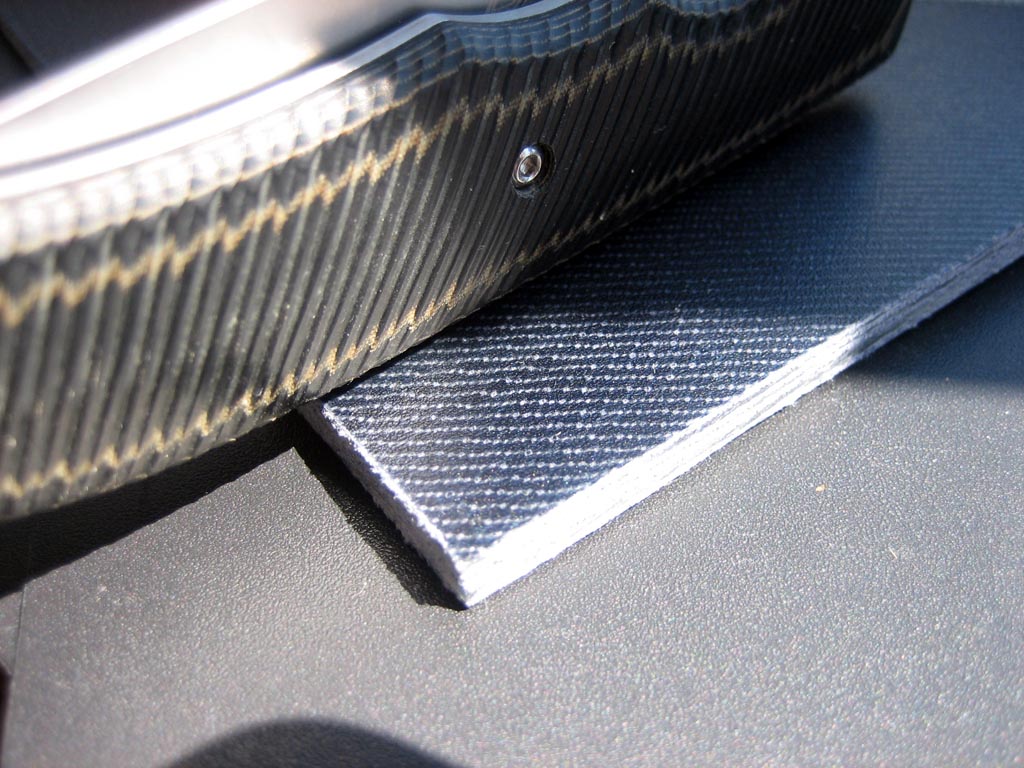

На ножике рядом не моя микарта,фабричная.Положен просто для масштаба.

А, хорошо однако получилось, хоть я к пластикам и ровнодушен пока.

Андрей, я всегда в тебя верил!!! Респектоз тебе от всего трудового народа

Красиво! Надо пробовать, эх держитесь папки для бумаг)))

Сенкс, учтем. Правда я на своей микарте добился обратного эффекта: сделал шершавую с однородой тканевой текстурой - чтоб нескользила. Чуть позже выложу фото на ноже.

Будет интересно взглянуть,одно время хотелось повторить на микарте текстуру G-10,подкладывался лист мелкорифленого полиуретана.Получилось не так как планировалось,а полиуретан к моему удивлению не удалось отчистить от эпоксидки.

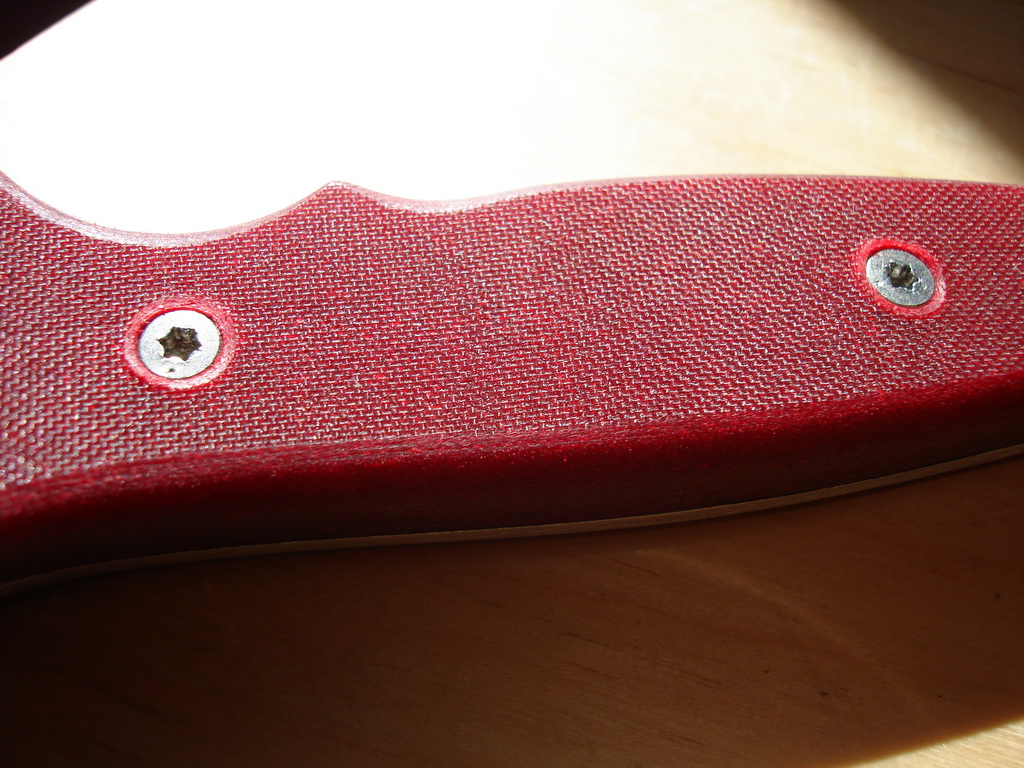

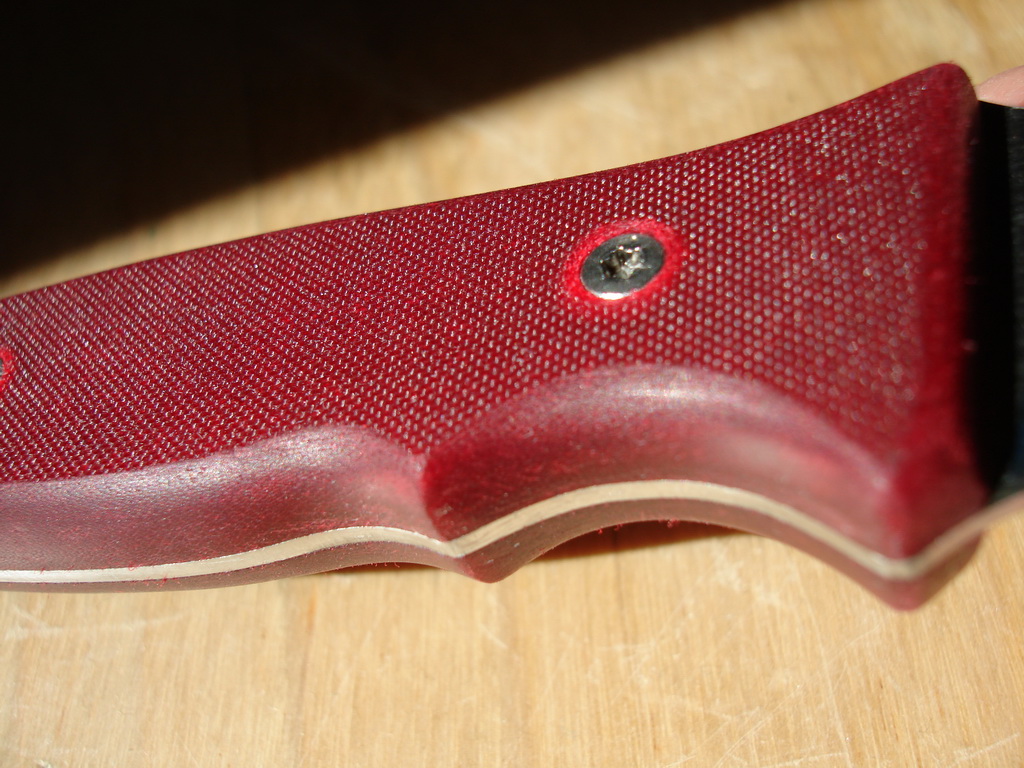

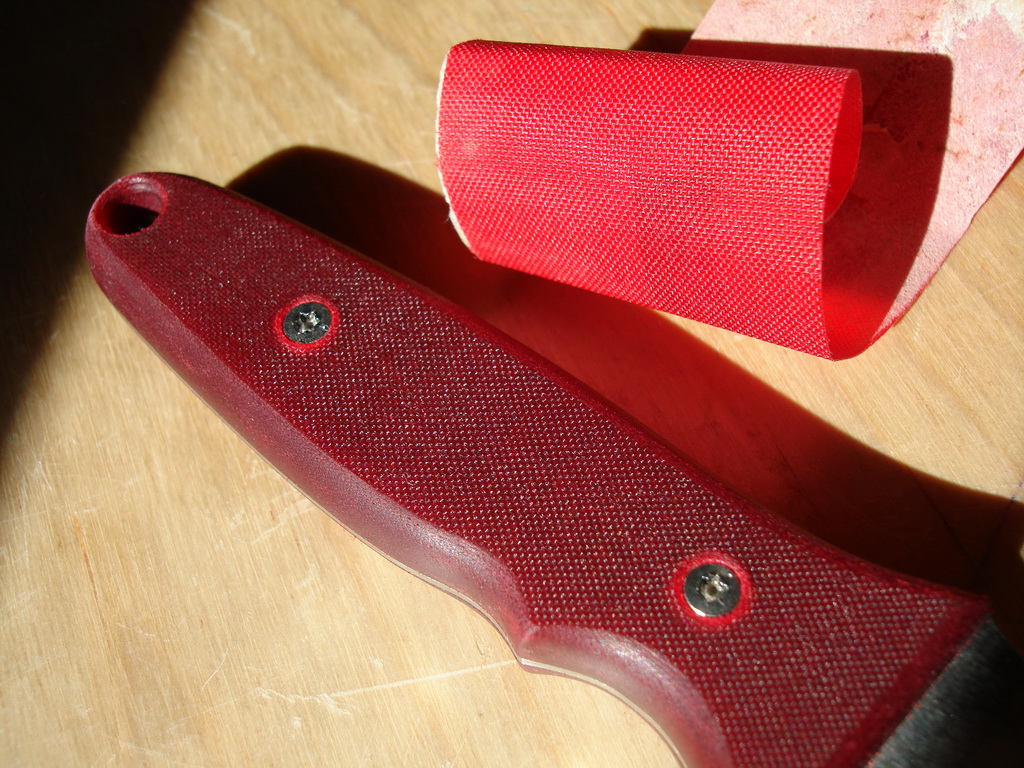

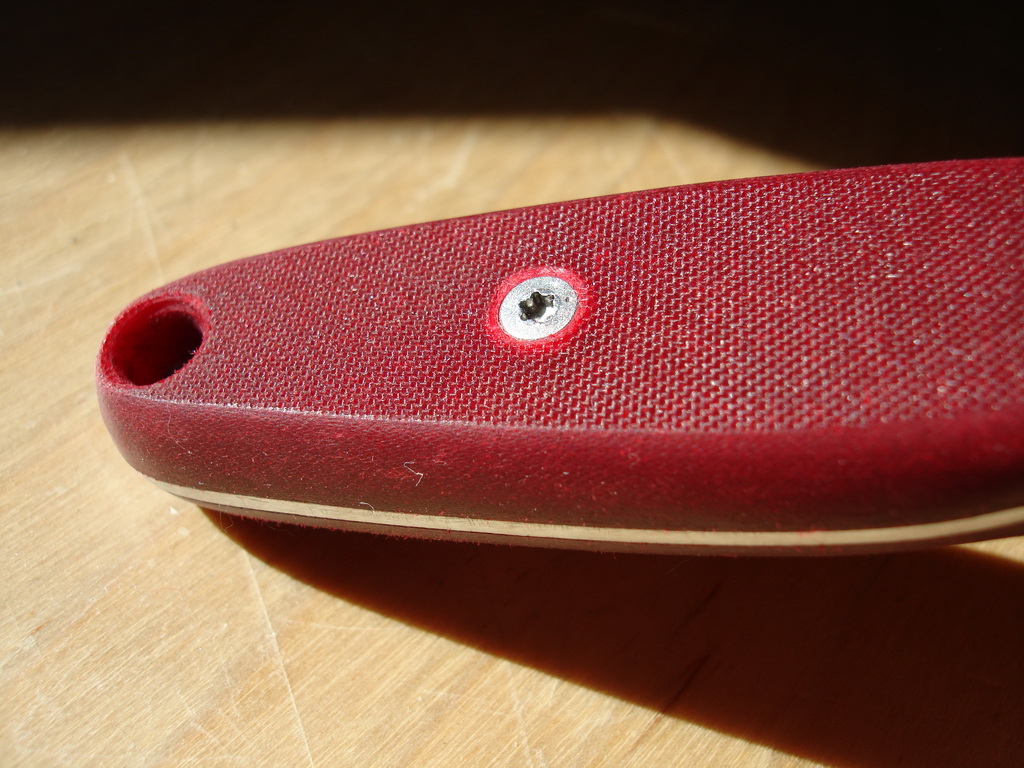

Ну вот и фото "шершавой " микарты: основа нейлон крупного плетения (от флага), 40 слоев, общая толщина накладки 6 мм (чтоб был понятен масштаб на фото - шляпка винта 5 мм в диаметре, толщина клина 1,9 мм). Технология проста - клеим пакет из тканевых полос боксидкой разведенной 1 к 10, через сутки вынимаем из пресса и аккуратно подцепив ножом самый верхний слой пакета как шкуру змеи его снимаем. Стоит ометить что получившаяся таким образом нейлоновая микарта представляет из себя такую упруго-эластичную массу, наподобии твердого полиуретана, поэтому верхний слой снимается достсточно легко. Для окончательного отвердевания я ее поместил в полиэтиленовый пакет и в течении часа поварил в кипятке. Результат мне очень понравился - нескользкая даже в воде поверхность. Единственное НО, флаг был алым, а микарта получилясь иссиня-бордовой, вот как то так :

Ага.Текстура отличная получилась,но сразу вопросы:
Сейчас микарта твердая или упругая?при нагревании не плывет?
после проварки получится отделить еще слой?
в районе винтиков светлый ореол - расслоение?

-Твердая, как любая боксидка, ногтем не продавливается, но накладка упруго гнется вместе с клином и нет даже намека на надлом. Очень похожа по свойствам на полиуретан, или на полиэтилен высокой плотности (как у кухонных разделочных досок)
Не грел, плывет только если переусердствовать с нажимом "дремела"
-После проварки слой отделять не пробовал, но думаю что если аккуратно то возможно, вообще даже текстолит (желтый) позволяет расслоить его, правда он получается лохматым.
-В районе винтиков снята фаска и обнажился слой нейлона, точнее волокна нейлона. Они как бы обволочены смолой, но внутри сухие - и это их истинный цвет, плюс эффект красноты усилился из за того что фаска снята под более пологим углом нежели закругления ручки и на глубину слоя, если взять чуть глубже, она "побордовеет" - это видно на отверстии под темляк, " выпендривающиеся "волокна мелким абразивом зашлифоввываются без особых проблем и не "ворсят" - как бы заплавляются чтоли - нейлон же

Спасибо! почему спрашиваю - нейлон это синтетика,а говорили что из синтетики микарты не получается.Задумчиво почесывая затылок ушел искать кевларовое полотнище.

Насчет кевлара не смогу прояснить, по нейлону сам гадал, но после промаза первого слоя тутже успокоился, промокает на раз, поэтому дерзай! Стекловолокно ведь тоже не джинса, однако текстолит еще никто не отменял. Главное чтобы материал смачивался смолой, а не отталкивал ее как воск например...
З.Ы. Перед пропиткой рекомендую основу смолы прогреть градусов до 50 погружением в воду, а уже потом добавлять отвердитель, так смола получается более текучей...

Уверены, что флаг именно нейлоновый? Полотно однозначно синтетическое, но не обязательно нейлоновое. Часто на полотнища идет полиэфирная ткань

не уверен , но ткань очень похожа на курточно-палаточную и т.д. и т.п....из флага (большого такого 6х3 м был когда то) короче и все тут

Прошелся по верхам в тырнете: нет единого стандарта тканей для полотнищ флагов. Из чего их только не делают...там и шелк, и полиэфирная ткань, словом, полный разброд и шатание

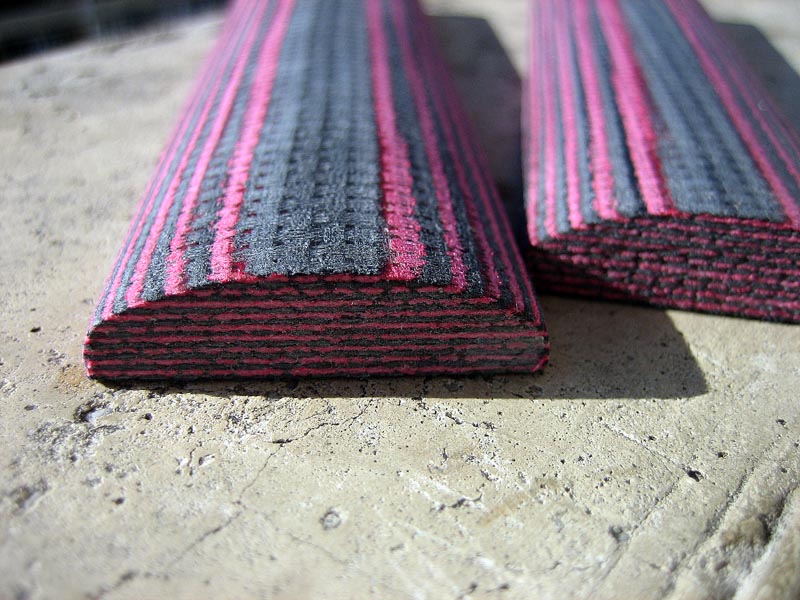

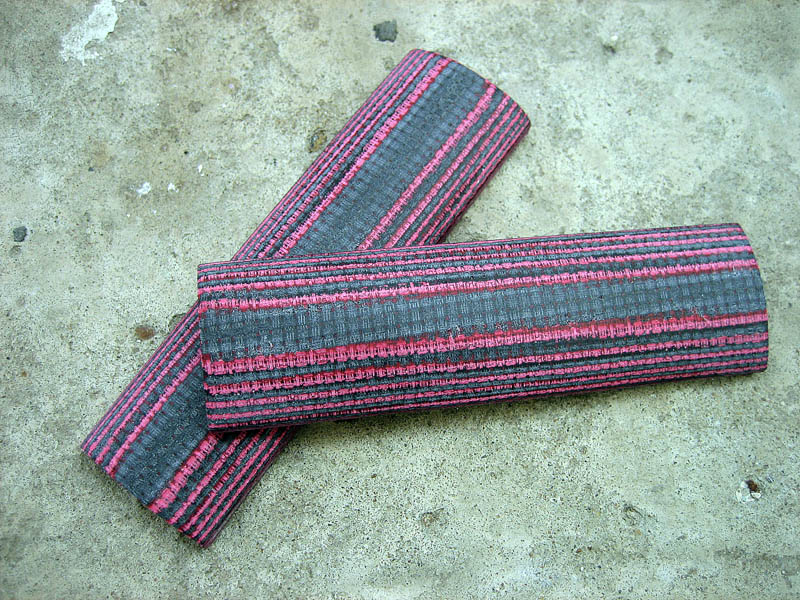

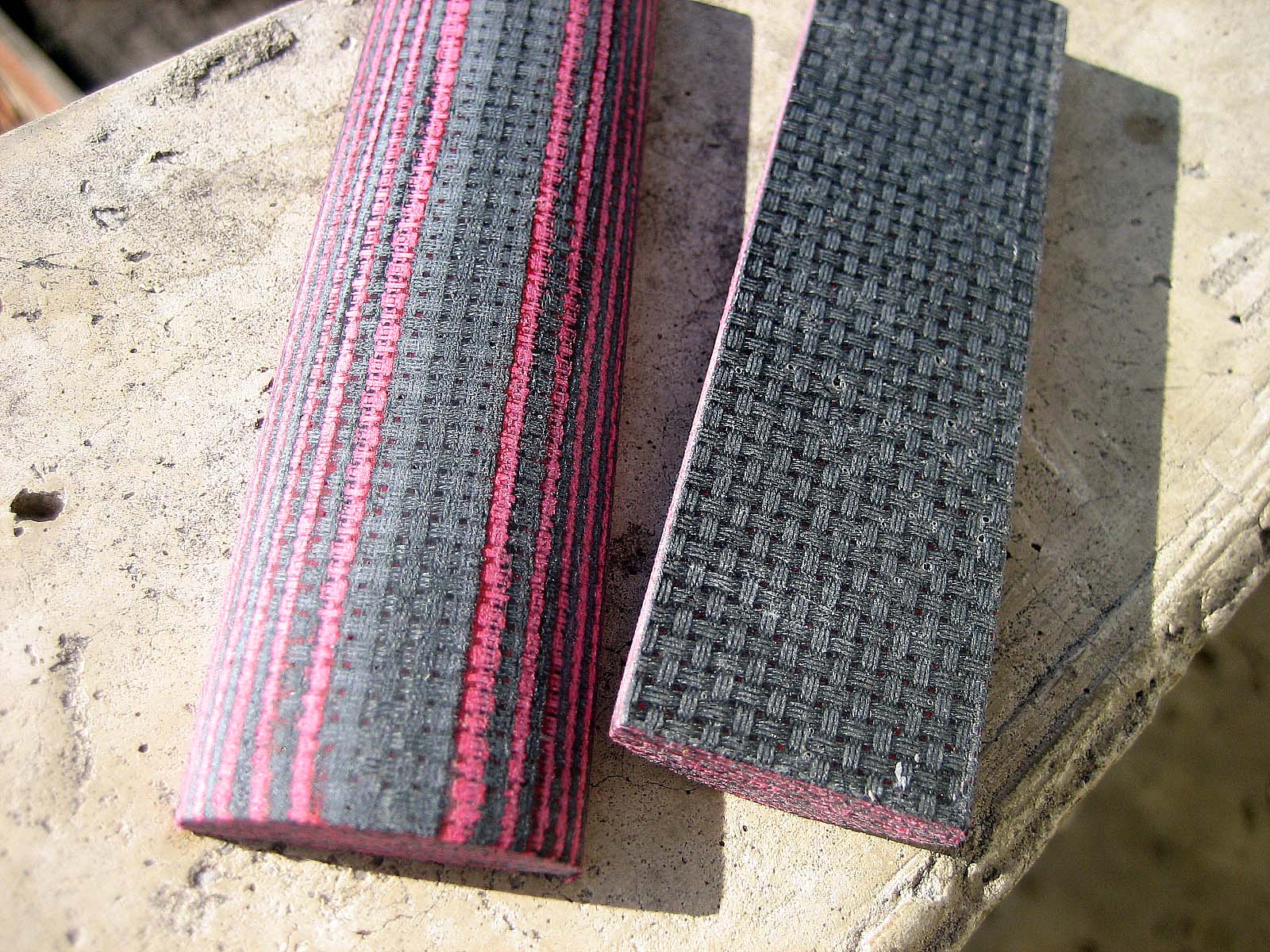

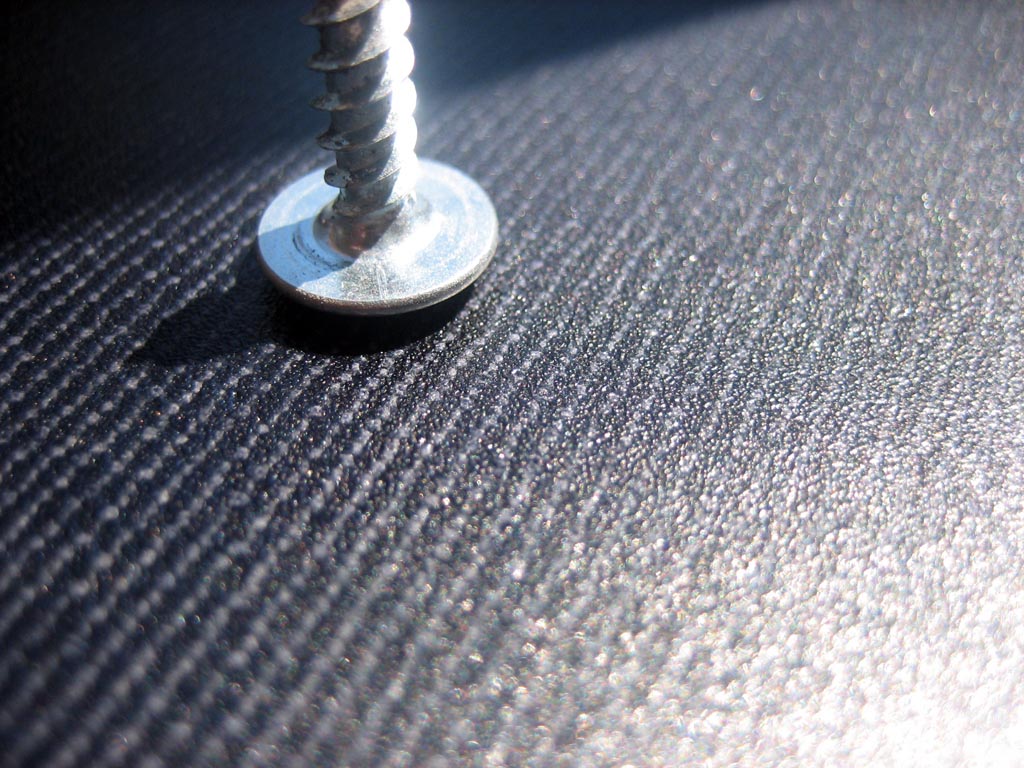

Еще эксперимент,клеилась канва для вышивки,почему то радикально черный цвет ткани стал серым...Ниччо не понимаю,наверно надо будет пропитывать готовые накладки чем то.

Попробовал сделать цветной гетинакс,бумага из художественного салона,полиэфирная смола.
Попиталось довольно прилично,шлиф хороший,на проставки думаю использовать.
Минус- бумага довольно тонкая,слоев нужно много,но в принципе можно сделать толстые накладки.
В один слой- на проставки,прокрашена насквозь,клеится отлично.Рекомендую.
